目前2.4G无线音视频的发射器和接收器主要用于倒车影像系统,且绝大多数都是模拟方案的,无线音视频传输模块的有效传输距离一般在10米左右,有的还不到10米,仅限用于简单结构的小型车型,例如私家车,商务车,中巴,教练车等,对于有线倒车来讲,无疑无线成本较高,因科技发展尝鲜跟风消费者也大有人在,故需求也很多,模拟信号的相互干扰及模拟信号本身抗干扰性不好,所以很多牺牲有效的距离.因为价格及成本的竞争,无线音视频发射器和接收器的质量也参差不齐.

     赛威车载的2.4G数字无线音视频传输方案是一种新技术的视频传输方案，解决了模拟传输方式易受干扰的问题，极速提高了传输的可靠性和画面的清晰度，满足极速的数据处理机传输，主要应用于楼宇小区无线数字视频,防爆气体作业车间视频传输,工程试验,货车大巴远程倒车影像,无线实时监控,汽车后视系统,高空高压危险作业,吊车作业等等。

     2.4G数字无线系统在车载后视系统应用于物流货车,机械吊车,土方作业车,集装物流车,长板卡车,泥土搅拌车等等安全实时倒车监控用，它能让司机倒车时更安全更轻松的倒好车，司机倒车时车后所有情况司机都能在显示器上看得很清楚，避免了倒车时因司机看不到车后情况而发生实时情况.

车载无线系统的配置及技术要求:

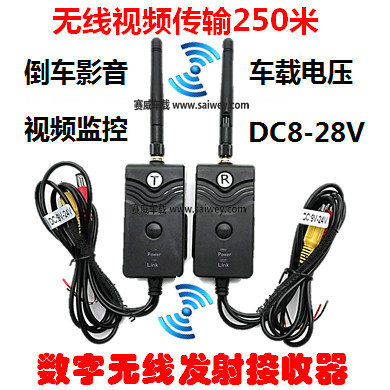

一.2.4G无线发射器接收器要求

1、汽车电压必须是宽电压,防止点火加速等动作电压不稳定对设备产生的危害,赛威车载的产品是DC8-28V输入，广泛用于各种车辆;

2、对车载电子在汽车上使用最重要的是无线数字发射器适合于冷车供电电压不稳定,抗干扰强，内置过热过流保护功能;

3、很强的抗干扰性,尤其用于车载,2.4G无线模拟收发模块同频干扰太多,且对车型,车长度很有很多要求,尤其集装箱,货柜车金属板越长信号衰减越厉害,模拟信号完全不能满足;

4、要求信号的稳定性,数字收发器有120个频点,发射器与接收器一键自动对码,找到最佳信号频道,避免干扰.

5、对收发器的功率,dB有要求,同样都是无线接收器和发射器,数字收发器比模拟收发器要优越很多无论信号强度,抗干扰性,稳定都要强劲很多.这是工业工程选用数字收发器应用在工程试验应用的原因;

6、对于车载电子来说,安装简单无线拉线,需要接通电源即可,这是车载使用无线音视频最直接原因;

7、安装接口常用DC电源头,AV视频接口,直接对插即可方便简单;

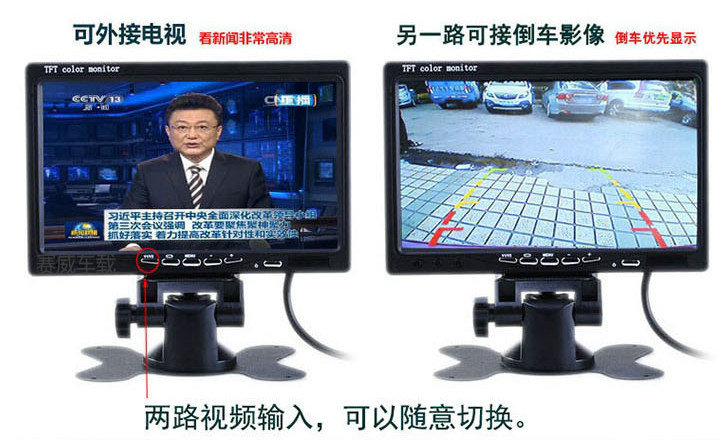

二.车载显示屏的要求:

1.系统DC9-36V输入，安装方便，广泛用于各种车辆;

2.适合于冷车供电电压不稳定,抗干扰强，内置过热过流保护功能;

3.倒车优先功能，任何状态下，倒车时自动切换倒车画面,倒车完毕恢得原状态，实现倒车自动唤醒功能;
4.支持两路视频信号输入,视频信号手动或自动切换,AV1可外接一路DVD/摄像头音视频信号，AV2为倒车视频信号;

5.车载显示器支持手动亮度、对比度、场同步、画面上/下/左/右翻转、AV1/AV2切换等等;

6.彩色PAL/NTSC制式系统、具有色彩逼真、切换倒车画面快、系统稳定等特点.



三.车载摄像头要求

1.工作电压936V宽电压,便于满足不同车型电瓶的需求;

2..镜头视角为120度广角,便于倒车视野更广;

3.带18颗LED灯珠,夜视效果清晰,夜视距离8米以上.

4.工作温度-30℃至+60℃温度应用范围，符合汽车环境应用;
5.铝合金或工业塑料结构,防水级别达到IP68,防雾化,防震;
6.工厂测试需要经过高压浸水测试和12小时上电老化测试,保证电子性能稳定;

7.因是倒车影像系统,摄像头带高清标尺便于看清距离.



四.安装接线要求:

1.无线音视频监控系统要的就是安装简单无需拉线,这是大家喜欢无线系统的原因.

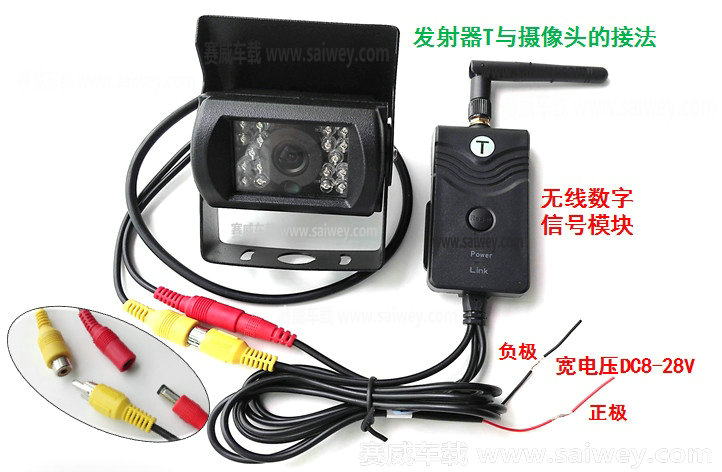

2.赛威车载摄像头自带AV信号视频头,DC插头,与发射器T端对插连接,电源接通车尾灯电源正极负极即可;

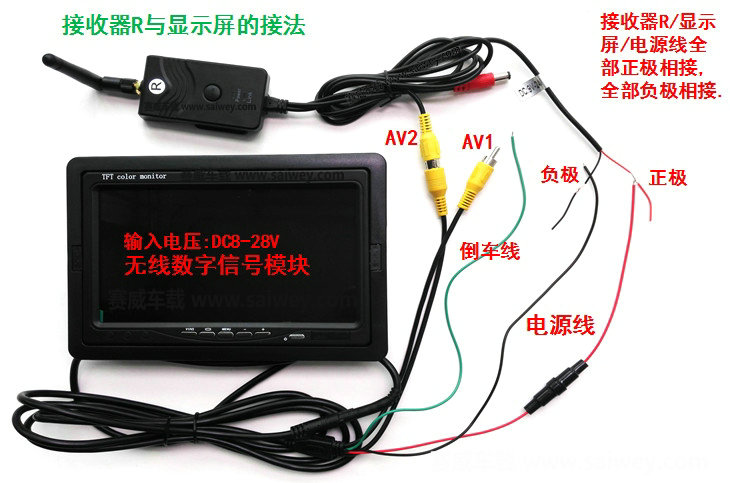

3.赛威车载显示屏自带信号视频AV1,AV2,电源正极,电源负极,倒车线,数字无线接收器R的视频AV2公头与AV2母头显示屏直接对插,接收器R电源正极,负极分别显示屏正极负极连接,引出一组正负极接通车辆电源即可.



东莞赛威技术部-赵工编写
